Čo je to forma na odlievanie diferenciálneho tlaku v náboji kolesa a ako to funguje?

V neustále sa rozvíjajúcom svete automobilovej výroby sú presné inžinierstvo a nákladová efektívnosť životne dôležité. Jedným z najdôležitejších komponentov v zostave zavesenia a kolesa akéhokoľvek vozidla je náboj kolesa . Náboj kolesa slúži ako spojovací bod medzi kolesom a vozidlom, čo umožňuje plynulé otáčanie a prenos zaťaženia. Ako taký musí jeho dizajn a výroba spĺňať prísne výkonnostné a bezpečnostné normy. Aby sa to dosiahlo, moderné výrobné techniky ako diferenčné tlakové liatie spôsobili revolúciu v spôsobe výroby nábojov kolies.

Čo je diferenčné tlakové liatie?

Predtým, ako sa ponoríme do špecifík odlievacích foriem s diferenciálnym tlakom nábojov kolies, je dôležité pochopiť, čo diferenčné tlakové liatie (DPC) je.

Diferenčné tlakové liatie vysvetlené

Liatie diferenčným tlakom je špecializovaná technika používaná na odlievanie kovov s vysokou presnosťou a vynikajúcimi mechanickými vlastnosťami. Pri tomto procese je roztavený kov tlačený do formy pomocou tlaku. Kľúčovým rozdielom tejto metódy je to, že zahŕňa tlakový rozdiel - v podstate tlakový rozdiel medzi dutinou formy a okolitým prostredím.

Pri tradičných metódach gravitačného odlievania sa roztavený kov naleje do formy, pričom sa pri vypĺňaní dutiny formy spolieha na gravitáciu. naproti tomu diferenčné tlakové liatie používa riadený tlak vzduchu (buď pozitívny alebo negatívny) na zvýšenie toku roztaveného kovu, čím sa zabezpečí úplné vyplnenie formy a zníži sa pravdepodobnosť defektov, ako sú vzduchové bubliny, dutiny a zmrštenie.

Ako funguje diferenčné tlakové liatie

Proces diferenčného odlievania funguje nasledovne:

1. Príprava formy : Forma je umiestnená vo vnútri tlakovej komory, kde je utesnená, aby sa zabránilo úniku vzduchu.
2. Vstrekovanie roztaveného kovu : Roztavený kov sa vstrekuje do formy pod tlakom, čo zaisťuje, že aj tie najzložitejšie časti formy sú vyplnené rovnomerne a bez medzier.
3. Tuhnutie pod tlakom : Keď sa kov ochladzuje a tuhne, tlak vo forme pomáha udržiavať rovnomerný tok kovu, čím zabraňuje vzniku defektov počas procesu chladenia.
4. Odstránenie plesní : Po stuhnutí kovu sa forma otvorí a odliatka sa vyberie. Diferenčný tlak zabezpečuje, že diel je pevný a má vysokú kvalitu.

Kľúčovými výhodami diferenčného tlakového liatia je jeho schopnosť vytvárať diely s vysokou rozmerovou presnosťou, menším počtom defektov a zlepšenými mechanickými vlastnosťami. Vďaka týmto výhodám je obzvlášť vhodný na výrobu zložitých komponentov, ako sú náboje kolies.

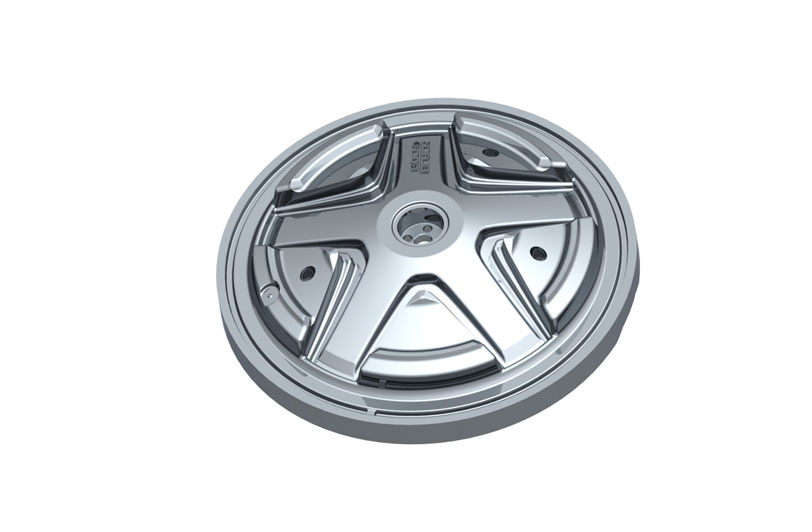

Čo je forma na odlievanie diferenciálneho tlaku náboja kolesa?

A náboj kolesa differential pressure casting mold je špeciálne navrhnutá forma používaná na proces odlievania pomocou rozdielového tlaku na vytvorenie nábojov kolies. Náboje kolies sú neoddeliteľnou súčasťou vozidiel a poskytujú rozhranie medzi kolesom a nápravou. Keďže náboje kolies musia odolávať značnému mechanickému namáhaniu, ako je napríklad brzdenie, otáčanie a zrýchlenie, je dôležité, aby boli vyrobené z vysoko pevných materiálov s presnou geometriou.

Dizajn a vlastnosti formy na náboj kolesa

Forma používaná pri diferenčnom tlakovom odlievaní nábojov kolies je navrhnutá s precíznou pozornosťou k detailu. Je vyrobený z vysoko pevných materiálov, ktoré dokážu odolať vysokým teplotám roztaveného kovu aj tlakom spojeným s procesom odlievania. Konštrukcia formy bude typicky odrážať konečný tvar a veľkosť náboja kolesa, vrátane otvorov pre skrutky, zložitých povrchov a rozhrania centrálneho ložiska.

Niektoré dôležité konštrukčné prvky formy na odlievanie náboja kolesa s diferenciálnym tlakom zahŕňajú:

• Tlaková komora : Forma je umiestnená v tlakovej komore, ktorá môže generovať potrebný tlakový rozdiel na vtlačenie roztaveného kovu do formy.
• Ventilačný systém : Starostlivo navrhnutý ventilačný systém zaisťuje, že plyny a vzduch sú počas procesu plnenia vytlačené z dutiny formy, čím sa predchádza defektom.
• Chladiace kanály : Forma bude mať zabudované chladiace kanály, ktoré regulujú proces chladenia kovu, čo je nevyhnutné na zabránenie defektom, ako je praskanie alebo deformácia.
• Vyhadzovací mechanizmus : Akonáhle náboj kolesa vychladne a stuhne, použije sa vyhadzovací mechanizmus na vybratie dielu z formy bez jeho poškodenia.

Forma je tiež navrhnutá s vysokou presnosťou, pretože náboje kolies majú často úzke tolerancie, ktoré musia byť dodržané, aby diely správne fungovali v systéme odpruženia vozidla.

Ako funguje forma na odlievanie diferenciálneho tlaku náboja kolesa?

Prevádzka a náboj kolesa differential pressure casting mold nasleduje sériu starostlivo kontrolovaných krokov. Tieto kroky sú nevyhnutné na zabezpečenie toho, aby finálny náboj kolesa mal potrebnú pevnosť, trvanlivosť a rozmerovú presnosť potrebnú na jeho použitie vo vozidlách. Pozrime sa hlbšie na to, ako sa tento proces vyvíja.

1. Príprava formy

Pred začatím procesu odlievania musí byť forma správne pripravená. To zahŕňa čistenie a kontrolu formy, aby sa zabezpečilo, že neexistujú žiadne chyby, ktoré by mohli narušiť proces odlievania. Forma je navyše potiahnutá separačným prostriedkom, ktorý pomáha pri vyberaní odliatku po vychladnutí. Tento povlak tiež zabraňuje prilepeniu roztaveného kovu na povrchy formy, čím sa znižuje pravdepodobnosť defektov.

Forma sa potom umiestni dovnútra tlaková komora , kde je pevne utesnená. Tento krok je rozhodujúci pre vytvorenie tlakového rozdielu, ktorý vtlačí roztavený kov do dutiny formy.

2. Vstrekovanie roztaveného kovu

Keď je forma zaistená v tlakovej komore, roztavený kov (zvyčajne zliatina ako hliník, horčík alebo iné vysoko pevné kovy) sa vstrekuje do dutiny formy. V procese diferenčného odlievania sa roztavený kov tlačí do formy pomocou riadeného tlaku vzduchu. Toto diferenčný tlak je starostlivo riadený, aby sa zabezpečilo, že roztavený kov rovnomerne vytečie a vyplní všetky časti formy, vrátane tenkých stien a zložitých geometrií, ako sú otvory pre skrutky alebo drážky.

Tlak núti kov úplne a rovnomerne vyplniť formu. Toto je kritický krok, pretože neúplné vyplnenie formy môže viesť k defektom, ako sú dutiny alebo slabé miesta v konečnom produkte. Riadený tlak zabezpečuje, že tieto problémy sú minimalizované.

3. Tuhnutie pod tlakom

Akonáhle je roztavený kov vstreknutý do formy, začne chladnúť a tuhnúť. The diferenčný tlak udržiavaný počas tuhnutia pomáha zabezpečiť, aby sa kov ochladzoval rovnomerne, čím sa predchádza vzniku defektov, ako sú praskliny alebo deformácie. Tlak tiež udržuje kov tesne zabalený v dutine formy, čím sa zaisťuje hustý, pevný konečný produkt.

Proces chladenia je riadený cez chladiace kanály vložené do formy. Tieto kanály cirkulujú chladivo na riadenie rýchlosti tuhnutia roztaveného kovu. Správne chladenie je nevyhnutné, aby sa zabránilo vnútornému namáhaniu alebo nerovnomernému tuhnutiu, ktoré by mohlo ohroziť pevnosť a integritu náboja kolesa.

4. Otvorenie formy a odstránenie dielu

Keď náboj kolesa stuhne, forma sa opatrne otvorí a odliatok sa vyberie. V závislosti od konštrukcie formy, an vyhadzovací systém možno použiť na vytlačenie stuhnutého náboja kolesa z formy bez toho, aby došlo k jeho poškodeniu. The diferenčný tlak aplikovaný počas odlievania zaisťuje, že náboj kolesa vychádza s vysokou rozmerovou presnosťou a vyžaduje minimálnu povrchovú úpravu po odlievaní.

V tejto fáze môže náboj kolesa prejsť ďalšími krokmi, ako je čistenie, odhrotovanie alebo povrchová úprava, aby sa zabezpečilo, že spĺňa požadované špecifikácie.

5. Záverečná kontrola a testovanie

Po vybratí odliatku z formy je náboj kolesa podrobený dôkladnej kontrole a testovaniu. To môže zahŕňať vizuálnu kontrolu defektov povrchu, kontrolu rozmerov pomocou súradnicových meracích strojov (CMM) a testovanie pevnosti. Pre kritické komponenty, ako sú náboje kolies, je možné na kontrolu vnútorných defektov použiť aj metódy nedeštruktívneho testovania (NDT), ako je ultrazvukové testovanie alebo röntgenová kontrola.

Výhody použitia foriem na tlakové liatie nábojov kolies

Použitie diferenčné tlakové liatie formy ponúka množstvo výhod pri výrobe nábojov kolies. Nižšie sú uvedené niektoré z kľúčových výhod:

Aplikácie odlievacích foriem s diferenciálnym tlakom nábojov kolies

Náboje kolies vyrábané pomocou diferenčných tlakových odlievacích foriem sa používajú v širokej škále aplikácií, vrátane:

• Osobné vozidlá : Ľahké a odolné náboje kolies pre každodenné použitie v autách, SUV a crossoveroch.
• Úžitkové vozidlá : Náboje kolies pre veľké zaťaženie pre nákladné autá, autobusy a iné úžitkové vozidlá, ktoré vyžadujú zvýšenú pevnosť a výkon.
• Závodné a výkonné vozidlá : Ľahké, vysoko pevné náboje kolies pre športové autá, pretekárske vozidlá a vysokovýkonné aplikácie.
• Elektrické vozidlá (EV) : Špecializované náboje kolies pre elektromobily, ktoré vyžadujú ľahšie komponenty bez obetovania pevnosti alebo odolnosti.
